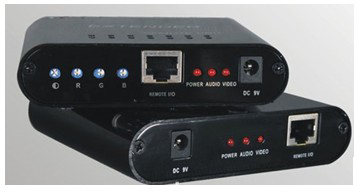

　　產品型號：W-AV-200T/R

AVWIN贏溢產品的技術支持與故障維護

　　產品描述：

　　W-AV-200T/R五線雙絞線發射與接收器，是用于傳輸和接收VGA信號和立體聲音頻信號的五類線傳輸系統。通過此傳輸系統，可將VGA信號和立體聲音頻信號傳輸350米遠的距離且沒有信號衰減。

　　產品特性：

　　·可用于超5類或者6類線長距離350米。
　　·帶手動選擇傳輸距離范圍。
　　·支持立體聲。
　　·視頻信號接口采用15針HD接口。
　　·傳輸高質的RGB信號。
　　·帶銳度及亮度調節。
　　·可對寬頻RGB信號的長線傳輸過程中所產生的重影，拖尾，發朦等不良現象作精確補償及修正。
　　·高效節能，施工靈活。

　　技術參數：

工作環境
溫度	10° ~ 60°C
相對濕度	≤ 90%
電平范圍	1--2.0Vp-p
視頻指標
帶寬	200MHz (-3dB) @200米 1600×1200 @ 70Hz 135MHz (-3dB) @250米 1280×1024 @ 75Hz 108MHz (-3dB) @300米 1024×768 @75Hz 80MHz (-3dB) @350米 1024×768 @60Hz
信噪比	>70dB @100 MHz 100-米
信號類型	RGBHV
輸入阻抗	75 Ω
輸入制式	RGBHV
接頭模式	VGA
增益	0dB--10dB @100 MHz 100
微分增益誤差	±3dB@135MHz-100米
微分相位誤差	±10@135 MHz—100米
音頻指標
頻響范圍	20 Hz ~ 20 kHz
信噪比	85dB
電平范圍	1—2.5V p-p
總諧波失真	<0.005%@1MHz
信號模式	非平衡立體聲
規格
輸入電源	12VDC
功耗	10W

　　故障現象：

　　W-AV-200T/R五線雙絞線發射與接收器在使用過程中，產品自身或人為非正常操作會出現以下幾種情況：

　　1、畫面無法正常顯示。
　　2、畫面模糊偏暗有拖尾。
　　3、畫面有點藍白有拖尾。
　　4、畫面有點紅白有拖尾。
　　5、畫面有點黃白有拖尾。
　　6、RGB信號的長線傳輸過程中所產生的重影。
　　7、畫面出現屏幕抖動、缺色、等現象。

　　故障分析及處理方法：

　　以上幾種現象的出現，有可能是線材的質量問題造成（非純銅線芯）出現信號衰減，建議使用質量較好的線材；一般VGA網路延長器在實際應用中：以安普網線為例，非屏蔽五類線的有效距離在70米左右，非屏蔽超五類線的有效距離在80米左右，非屏蔽超六類線線芯在0.5以上的有效距離在120米左右（在不考慮成本的情況下芯線越粗越好）；

　　排除了線的問題后，另一種原因就是三基色不搭配造成，可以通過遠端的接收盒上的RGB調節旋鈕進行調節；現象1通過光亮度旋鈕調節，現象2通過R紅基色旋鈕調節，現象3通過G綠基色旋鈕調節，現象4通過B藍基色旋鈕調節；

　　如果在排除這兩種可能的情況下，如果畫面出現抖動、缺色、重影等現象，首先我們可用調節4個所對應的撥碼，分別可調節亮度和色差。如果在調解過程中任然有問題出現，可以考慮接收端的VGA接口是否牢固，由于VGA接口的線材緊密而細小，很容易在焊接過程中出現虛焊、少焊等情況，這樣就會使針腳脫落，造成缺色的現象。通常使用玻璃膠進行固定。

　　如果以上問題都排除，需返廠檢測。

　　更多技術支持可登錄:www.avwin.com.cn
