伴隨影像視聽技術的不斷革新與進步

視覺需求朝著大屏?xí)r代加速邁進

在教學、科研、商務會議等眾多領域

人們開始追求“更高品質”的視聽感受

投影機由此廣泛運用在眾多商務和教育場景中

愛普生首款內置邊緣融合功能的商教投影機

愛普生CB-U50 擁有簡潔時尚的外觀設計

輕松融入多種商教使用環境

針對用戶不同的投影需求或場地條件

愛普生CB-U50商教投影機可進行

燈軌安裝、天花板/墻壁固定安裝等

多種安裝方式

用戶可靈活選擇

01

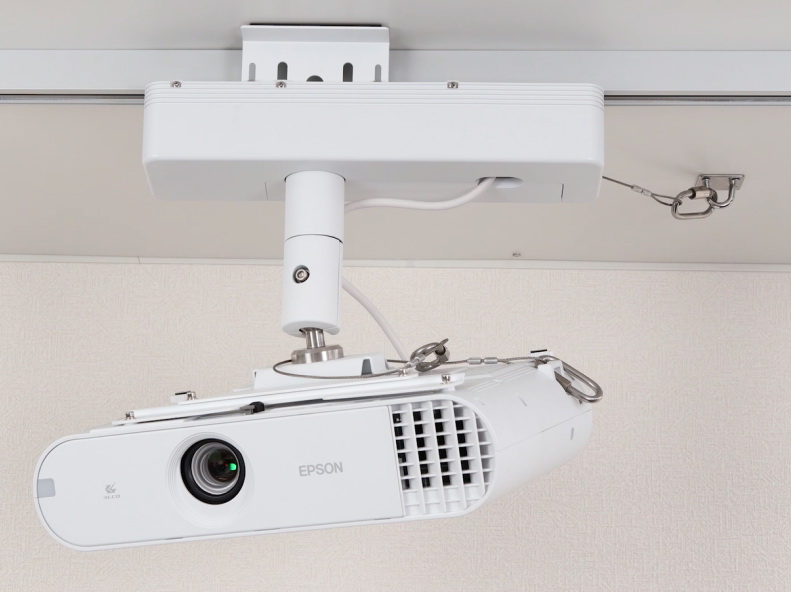

燈軌安裝

憑借不用破壞天花板、墻壁等優勢

燈軌安裝功能一經推出

就受到了廣大用戶的喜愛

燈軌安裝

不僅可以通過燈軌給投影機供電

還可以做到隨時滑動，靈活性更高

簡單幾步即可解鎖這一新潮安裝方式

戳下方視頻一起學習一下

燈軌安裝教程

包裝內容

投影機板、支臂組件、線夾、燈軌單元、支撐裝配架X2、裝配架蓋A、裝配架蓋B、電源組件、500mm投影機安全吊繩、裝配架繩鉤、M4球頭六角扳手、M6六角扳手以及各種型號螺絲若干。

*電源組件設計因地區而異

安裝步驟

第一步

將投影機板安裝到

投影機上

將投影機板置于投影機的底座上，使用隨附的M4x10毫米螺釘固定投影機板。然后將支臂組件安裝在投影機上，并使用3個隨附的M4×10毫米螺釘固定支臂組件。

第二步

將投影機安裝到

燈軌單元上

首先，將燈軌組件插入燈軌軌道，再將支臂組件插入燈軌組件的間隙內，按需調整投影機的位置，最后，將電源組件插入燈軌的溝槽內，在燈軌組件和電源之間留出約10毫米的空間，將電源線連接到投影機的電源插座。

第三步

連接電纜

在安裝接口蓋之前，請打開上面用于連接電纜的插槽，接下來裝上接口蓋，連接電源線即可。

第四步

安裝燈軌蓋和安全繩

首先，使松開的主鎖穿過燈軌組件的孔口，然后將其鎖緊。再將電纜夾固定在支臂組件上，然后將電源線穿過。最后，安裝裝配架繩鉤，確保木螺釘插入天花板基層中至少20毫米，并將固定扣安裝到繩勾裝配架上。

第五步

固定安全繩

投影機安裝于高處時，在固定好支臂組件后，請安裝提供的安全繩以防止投影機掉落。

第六步

調整投影機的方向

如需調整投影機的位置，請使用M6六角扳手?jǐn)Q松該螺釘。調整后，請確保完全擰緊球形接頭的螺釘，如果未完全擰緊，將改變投影機的角度，從而改變圖像的位置。

02

天花板/墻壁安裝

天花板/墻壁安裝

是目前最常見的安裝方式

初次調節到最佳投影效果后

開機不需要反復調整

即開即投

也不易碰到線材

受到了很多用戶的歡迎

安裝也不難

根據步驟來就可以啦~

戳下方視頻學習吧~

天花板或墻壁安裝教程

包裝內容

投影機板、支臂組件、電纜夾、天花板安裝座/落地支架板A、天花板安裝座/落地支架板B、裝配架蓋A、裝配架蓋B、M4球頭六角扳手、M6六角扳手以及各種型號螺絲若干。

安裝步驟

第一步

將底座安裝到

投影機上

首先，將投影機板置于投影機的底座上，使用4個隨附的M4×10毫米螺釘固定投影機板。再將支臂組件安裝在投影機上。

第二步

將投影機放置在

安裝位置

首先，在安裝位置上鉆固定孔，將天花板安裝座/落地支架板A安裝到地板上，將天花板安裝座/落地支架板B插入A。其次，固定天花板安裝座/落地支架板B。再將支臂組件插入天花板安裝座/落地支架板B所留的間隙中，最后，使用六角扳手(M4球頭)擰緊隨附的M4x14毫米螺釘(x4)，以固定支臂組件。

第三步

連接電纜

首先，在安裝接口蓋之前，請打開上面用于連接電纜的插槽。其次，將電源線連接到投影機，將電纜夾安裝在支臂組件上。最后，插上電纜夾，使其通過支臂組件上的孔，然后將電纜穿過即可。

第四步

固定安裝蓋

先將安裝蓋A置于天花板安裝座/落地支架板上，再使用隨附的M4x10毫米螺釘(×4)固定安裝蓋B。

*如果必要，將電纜穿過電纜通路或電纜夾。如果電纜較粗或存在很多電纜，請直接連接電纜，不要將其穿過電纜通路或電纜夾。

第五步

安裝安全繩

投影機安裝于高處時，在固定好支臂組件后，請將安全繩裝配到投影機和底座上以防止投影機掉落。

第六步

調整投影機的方向

使用六角扳手(M6)擰松支臂組件球形接頭的螺釘可以調整投影機的方向。調整后，請確保完全擰緊球形接頭的螺釘，如果未完全擰緊，將改變投影機的角度，從而改變圖像的位置。

為更好滿足中國用戶多樣化需求

愛普生將繼續創新

從技術到應用場景

從產品到服務

為用戶帶來“更高品質”的視覺享受！

今天的安裝教程，你學會了嗎？
