背景

用戶在選擇用網絡傳輸視頻時，傳輸延遲往往是他們非常關心的數據。集成商在探究如何降低視頻傳輸延時，往往專注于網絡本身和視頻編碼的優化，容易忽略視頻解碼和播出也是整個視頻傳輸過程中非常重要的環節。本文重點講述了通過調節美樂威NDI®解碼器端的解碼緩沖（buffer duration）可以明顯降低網絡傳輸過程中的延遲。

【測試使用設備】

硬件設備：

（1）視頻信號源：企鵝極光盒子（1080p60）

（2）硬件編碼設備：Pro Convert HDMI 4K Plus編碼器（固件版本V1.0.567）

（3）硬件解碼設備：Pro Convert for NDI® to HDMI解碼器（固件版本V1.0.571）

（4）顯示器：兩臺DELL E2214Hv（下文分別稱為顯示器1和顯示器 2）

（5）交換機：新華三 Aoiynk S1208D

【測試方案】

設備搭建如下圖：

我們通過Magewell Pro Convert HDMI 4K Plus編碼器（下文簡稱“美樂威NDI®編碼器”）對視頻源編碼，通過NDI®協議傳輸?shù)骄钟蚓W(wǎng)；同時利用這款美樂威NDI®編碼器上的環路輸出接口連接顯示器1，因環路輸出不經過任何系統處理，且本測試使用的顯示器不帶操作系統，故其顯示的畫面可視為視頻源本身，用于和解碼顯示的畫面做對比。
解碼端使用的Magewell Pro Convert for NDI® to HDMI（下文簡稱“美樂威NDI®解碼器”）也連接到相同的局域網，解碼后的畫面通過HDMI接口輸出到顯示器2顯示。

為了測試目的，我們特地制作了可以用于秒表計時的視頻。通過記錄并對比視頻源（顯示器1）中的秒表顯示時間和解碼端（顯示器2）顯示的時間，可以獲得從視頻編碼到最終完成解碼顯示需要的時間，即為視頻傳輸延遲。
在搭建完以上測試環境后，我們登錄美樂威解碼器的Web UI（用戶可通過多種方式來訪問Pro Convert系列產品的Web UI，詳情見http://cn.magewell.com/kb/005030002/detail），在數據流頁面手動添加通道，即在“預設”中點擊“添加”即可選擇不同傳輸協議，在彈出界面“緩沖時間”中輸入緩沖時間值。此外還可以自動獲取NDI®數據流通道，在 “NDI®數據源”的“緩沖時間”中輸入緩沖時間值進行統一設置，我們嘗試不同的數值（20ms至120ms，每隔10ms變化一次），并記錄測試結果如下。

【測試結果】

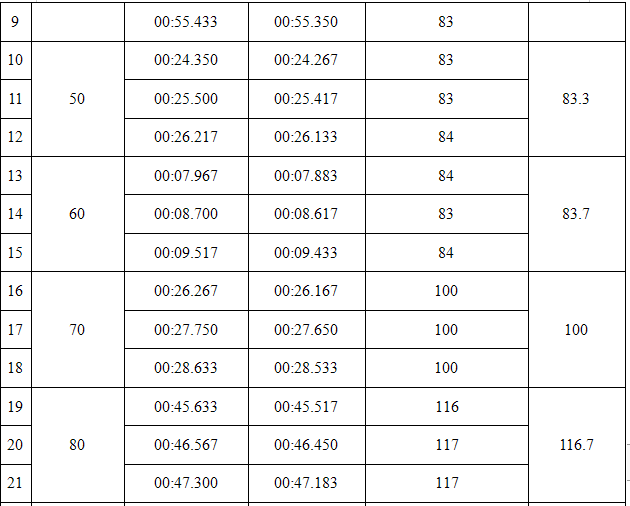

通過整理，我們得到以下表格：

【測試結論】

在相同的網絡環境和視頻編碼下，視頻的網絡傳輸延遲和解碼端的緩沖設置有直接關系。緩沖設置的越小，整體的傳輸延遲越小。需要注意的是，交換機和顯示器的選擇也會影響測試效果，具體內容推薦閱讀《交換機、顯示器類型對Pro Convert延時影響測試》。
