近年來，在顯示面板和顯示模組產業以及下游新興消費類電子產品市場迅速發展的影響下，我國觸摸屏生產企業也紛紛加大觸摸屏相關產品生產項目的投資力度，我國觸摸屏產業規模呈現出迅猛發展的趨勢。
觸摸屏行業過去十幾年相繼經過聲波式、紅外線式、電阻式、電容式等不同種類的發展，目前已形成較為成熟的行業體態。未來，觸摸屏行業的發展主要依賴于技術創新及新工藝的突破。
GS（One Glass Solution） ：是近年來興起的一種在保護玻璃上直接形成ITO導電膜及傳感器的技術，直接將觸控功能感應線路蝕刻于蓋板玻璃之上，從而減少了一層玻璃基板和一次貼合，因其透光性、輕薄度在普通GF之上，產線投資和產品良率又較內嵌式觸摸屏存在一定優勢，引起業內廣泛關注。OGS的優點是技術成熟后，可以節省較多成本，且能減小觸摸屏厚度和重量。目前，OGS各大廠商主要將研發方向往中大尺寸屏幕上轉移。
泛普OGS觸控面板

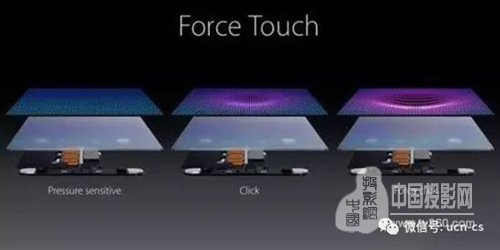

3D Touch：即多點三維觸控技術。三維觸控技術同樣是一項全新的屏幕觸控技術，通過三維觸控技術，不僅可以實現原有壓力觸控輕按、輕點的觸控功能，還新增了“重按”屏幕新的維度功能。
多點三維觸控技術相當于壓力觸控的升級版，主要新增了一個“重按”觸控新功能，其他方面則與壓力觸控一樣。對于國內廠家來說，目前壓力觸控和三維多點觸控兩項技術仍是未來需要重點突破的新領域。
可以根據接觸面積來判斷壓感深度的3D Touch
隨著觸摸屏應用的不斷拓展，超大尺寸、快速響應、精確控制等成為對觸摸屏的最新要求。為此，各大企業加快各類新材料的開發，試圖搶占領先優勢。
近年來，以導電聚合物、納米銀絲、金屬網格、納米碳管及石墨烯等新型柔性透明導電材料的研發力度不斷加大，產業化進程明顯加快，對ITO透明導電膜的替代性很強，而且在中大尺寸觸控屏領域取得可喜的突破。
納米結構
潛心十年，泛普實現觸控屏領域的技術革新
在國內，泛普是最早涉足于觸控屏行業技術創新和取得突破性成果的公司。從2006年開始，泛普便致力于納米觸控膜這種新型投射式電容技術的開發和應用推廣。
通過納米導線編織成XY軸組成的感應單元，能精準感應人體靜電，實現觸控定位，除此之外，納米觸控膜還獨有Z高度軸，不僅可穿透8mm厚的玻璃，更支持壓力觸控。目前，單片可做到180英寸，突破了傳統電容屏中小尺寸的限制，利用納米觸控膜制成的觸控屏和智能終端，可以實現純平表面、超薄窄邊，還具有防水、防塵、抗暴的特點，可以使用在各種非理想環境，滿足不同的場景和客戶需求。
規�；慨a，讓價格更落地
泛普是納米觸控膜的發明者，擁有幾十項國家發明專利和國際PCT發明專利，也是目前納米觸控膜全球最大的生產制造商。

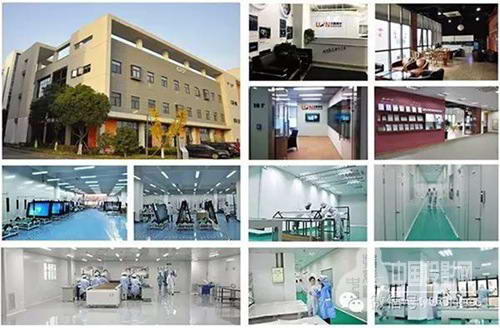

除了擁有獨棟研發大樓，泛普更投入了超過1萬平方的工業4.0無塵車間，對產線四次升級，已經讓膜的良品率超過96%，年產能超過百萬片。
同時，為方便廣大集成商快速應用集成，減少自行貼膜帶來的損耗，泛普提供9個尺寸的OGS電容玻璃觸控面板，其中最大尺寸為86英寸，且價格僅為現有電容屏的1/5。采用公司自主研發的SCA真空熱貼合技術，幾秒鐘就完成貼合全過程，與人工貼合相比，機器貼合無誤差和報廢，玻璃與膜之間無氣泡、通透性更好，生產效率和產品穩定性也大幅度提高。
未來，泛普將繼續進行技術創新，對核心技術不斷迭代優化，運用新材料帶來科技產品的革命，更好的服務于人們的生活。
