HDCVI同軸高清光端機為大中型項目建設鋪路搭橋

更新時間: 2015-03-12 　編輯:非凡　文章來源:投影網

前言
同軸市場的潛力是巨大的，據ihs數據顯示，2013年全球模擬攝像機市場份額近150億，同軸高清技術在自身技術優勢的基礎上，快速搶占了同軸高清市場的先機。其中，hdcvi同軸高清技術從2002年正式發布，同時在全球范圍內進行卓有成效的技術和標準推廣，并率先進行產品化和系統化。2013年是hdcvi技術全面產品化的元年，基于hdcvi技術的應用方案正式面向全球客戶推出各類高清前端、存儲、傳輸、顯示各端產品。目前，hdcvi同軸高清應用方案已在公檢法司、金融、文教衛、智能樓宇、軍工、政府、能源等行業廣泛應用。2014年12月，hdcvi技術和標準被納入ga/t 1211-2014 《安全防范高清視頻監控系統技術要求》中，標準中明確指出：系統中涉及非ip網絡的設備宜支持符合iec 62676-3、hdcctv 2.0 s1200、hdcctv2.0 s1205 等相關標準的hd-sdi、hd-cvi等接口。這也標志著hdcvi技術和標準正式作為模擬高清標準加入到了公安行業標準體系當中。
一、1080p和720p兩大系列介紹

2014年5月，大華股份同步推出1080p dh-otcx02系列（圖1）和720p dh-otcx1x系列（圖2）共10款hdcvi光端機，覆蓋了現有市場上光端機主流應用方式，高低搭配，滿足用戶的多樣選擇。

圖1 圖2

1080pdh-otcx02系列：包含1/2/4/8路4款，其中2/4/8路支持視頻環通輸出；具備無損、高清、實時特質，同時繼承hdcvi技術同軸復合的傳輸特點，能自動識別輸入視頻格式（1080p/720p）；單芯光纖支持多路視頻信號和反向rs485控制數據傳輸；每一路無損視頻保證1.25g帶寬，標準20km傳輸距離；支持電纜自動均衡：1080p（75-5同軸支持300m）/720p（75-5同軸支持500m）；準工業寬溫設計：-40℃-75℃，適用于室外高低溫環境中的應用。
    720pdh-otcx1x系列：包含1/2/4路3款，具備無損、高清、實時特質，單芯光纖支持多路視頻信號，標準20km傳輸距離，720p（同軸建議傳輸距離100m），適用于室外高溫環境及通用項目應用。
    二、hdcvi光端機傳承創新基因，服務于應用
    從技術角度區分，可將目前主流視頻光端機歸納如下四種：

類型	單路視頻帶寬	應用特性
模擬數字光端機	≦155m	實時、無損、最大700tvl
hdsdi光端機	1.485g	實時、無損、1080p
ip以太網光端機	≦8m	非實時、壓縮
hdcvi光端機	1.25g	實時、無損、1080p

這幾類光端機具有共同的特點：支持基于光遠距離傳輸技術；目前主流采用光纖數字傳輸，傳輸距離的遠近，主要依賴于光端機所使用的光模塊傳輸距離參數。其中，hdcvi同軸高清光端機作為hdcvi技術在傳輸端的產品呈現，其高清、實時、無損等特征不僅體現了hdcvi技術的成熟，更能在大中型項目的實際應用中體現價值。
    根本技術的革新必將促使新的產品面市。在模擬主流市場階段，模擬光端機經歷了從模擬信號到數字信號的革新。而當時間進入到2010年后，高清、智能的需求快速發展，促使了ip光端機的大量應用，同時也激發了無損、高清的hdsdi光端機快速發展。
    在高清市場上，ip方案憑借著靈活的組網方式，促使其成為現今市場的主流，hdsdi方案則因造價昂貴、施工難度高等原因，推廣應用不及ip方案。但回歸到視頻監控的本意，無損、實時、看清才是最為真實和樸素的需求。
    如此背景下，具有國產化知識產權的hdcvi技術在2012年北京安博會一經展示，就成為了國內外高清市場新寵，極大的推動了安防行業技術革新的步伐；經過兩年多的發展和實踐驗證，2014年國家正式發布ga/t 1211-2014公共安全行業標準，將hdcvi同軸高清技術納入標準化體系中，這也為同軸高清技術標準化、產權規范化產生了極為有意義的影響。
    2014年5月，1080p、720p兩大系列hdcvi光端機問世，在hdcvi超距傳輸技術的基礎上進一步延伸了hdcvi系統的傳輸距離，促使hdcvi生態應用日臻完善。站在2015年初，我們回顧視頻監控的應用，種種技術共同圍繞的原點如下：實時、無損、高清、成本、便捷等。因此，能在實時、無損、高清、成本、便捷上達到平衡，取得市場認可的技術，必將獲得更大的市場份額。
    三、選型應用需因地制宜
    不論哪類光端機，主要應用的出發點均一致，那就是距離遠，需要通過光傳輸技術，將視頻或其它信號傳送到幾十或上百公里外，實現物理上互聯互通。
    1.數據類別選型
    根據項目的要求，主要有ip、模擬、hdsdi、hdcvi等類型，針對選擇，如需傳輸hdcvi信號，可以選擇hdcvi光端機。
    2.端口數選型
    根據實際點位分布，在項目設計時，將會對光端機端口數據進行選擇，這就是為什么光端機會有1至16端口形態的原因，當然，還會存在32端口或更多形態，但我們的項目實際使用主要集中在1至16端口形態。
    3.支持業務選型
    數據類別確定后，針對不同的需求，可能需要光端機支持視頻rs485等業務，那我們可以有針對性的選擇；720p與1080p同樣是根本的功能，選擇錯誤，直接導致不能使用。
    另外，光接口的類型，單模、多模，單纖、雙纖等維度也是不可忽視的。所以說，光端機雖只是基于硬件的設備，但項目應用選型時，仍需要仔細核對，避免出現張冠李戴的問題。
    四、hdcvi高清實時視頻應用系統推薦
    1.推薦系統一：利舊方案（又稱“外科手術”）
    利舊方案特點：現有技術靈活組合，兼容性高，性價比高，支持原有系統局部改造，影響小，模塊化錄像高清，高清模擬實時上屏。

系統原理圖描述：系統主要有六部份，包含攝像機、光端機、信號轉換分離器、hdcvr存儲、矩陣、大屏顯示系統，矩陣與大屏顯示系統可保持原有不變，對其它進行設備更換，即可從局部快速進行高清升級，實現階段性高清改造（如圖3所示）。

圖3

系統價值：外科手術式的定點替換，使得前端高清、后端錄像高清，并充分利用原有模擬矩陣系統，獲得不低于960h的實時監控效果。（注：此系統支持后續矩陣與大屏系統更新為cvi或hdmi類設備，實現徹底高清升級。）
2.推薦系統二：平臺一體化方案

方案特點：接入&輸出一體化，功能高度集中，支持大屏拼接等高端功能，適用于中大型項目典型應用。

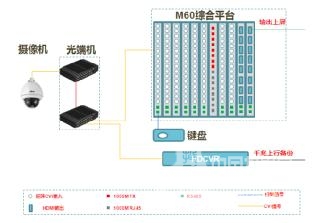

圖4

系統原理圖描述：前端視頻通過光端機環通或分光器分配方案，實時視頻輸入綜合平臺cvi輸入板，通過hdmi輸出，實現高清實時上墻，實現畫面拼接；另一路同源cvi信號直接輸入hdcvr，實現高清存儲。（注：此系統可實現cvi視頻高清、實時，無損上墻。）
3.方案優勢比較

方案	定位	上墻延時	適用行業	備注
hdcvi利舊方案	高性價比	實時	金融、軍工、生產行等	成熟方案
一體化矩陣方案	中端	實時	金融、軍工、生產行等	驗證方案
m60綜合平臺方案	高端（綜合）	實時	公安、能源、軍工等	成熟方案

結語
新技術的革新，通常會喚起一大批配套設備的加速升級，未知總會讓我們有所排斥，但隨著hdcvi技術不斷的深入應用，相信基于hdcvi技術的高清，無損方案會為客戶帶來更佳的體驗。相信hdcvi同軸高清國內標準ga/t 1211-2014的確立，hdcvi方案將會被不斷應用于大規模系統中。
