創凱電子公司推出全新大屏拼接處理器

中國投影網圖形處理器資訊　2010-2-1 11:16:45　編輯：旺牛　[ 大中小 ]

功能概述

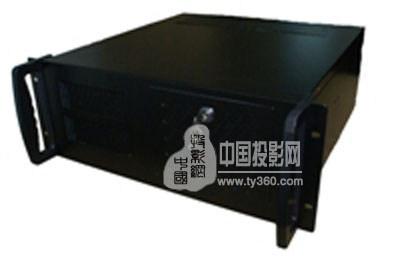

　　CK4PV4系列大屏拼接器是深圳創凱電子公司推出的全新大屏拼接處理器,采用專利技術硬件設計, 同時接受并顯示4倍于顯示屏體數量的視頻信號并實時顯像,組成高清晰顯示的大屏幕拼接墻。

創凱電子公司推出全新大屏拼接處理器

　　CK4PV4系列具備CK4P的所有功能,同時能顯示4×N視頻信號（N為拼接墻屏體總數）;

　　CK4PV4系列拼接器自動偵測和識別全球的各種電視制式復合視頻，各種標準VGA信號，最高支持無壓縮實時UXGA（1600×1200）和高清1080P信號等格式的信號，對所有的信號自動識別并按用戶要求對各信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，并轉換為1024×768/60Hz的DVI、VGA格式輸出。
　　CK4PV4系列拼接圖像控制器，采用純硬件設計，無操作系統支持，上電即可工作，啟動時間小于5秒鐘。
CK4PV4系統連接拓?fù)鋱D

說明：系統所示的24拼接能同時處理與顯示96路監控視頻信號

創凱電子公司推出全新大屏拼接處理器

特點介紹

一、高清晰度背景圖片顯示

CK4PV4系列拼接圖像控制器在出廠時，在拼接控制處理器內部預先燒入一幅高清晰度背景圖片，該圖片采用像素疊加方式在拼接墻體上展示，可以展示無比震撼的顯示效果。

CK4P采用外置U盤更新替換背景圖片，通過控制軟件，可以把拼接卡內的U盤移植到拼接處理器內部，實現實時調用顯示。

用戶可以在高清背景圖片上進行開窗，CBD操控，信號切換等操作。

二、支持4×N的視頻信號同時顯示

　　CK4PV4 能支持4×N倍數的監控視頻信號同時顯示（N為構成拼接墻的屏體數量），可以對單屏體內的4路視頻同時顯示，或者選擇其中一路單屏顯示，也可以將該信號在整體屏體上放大顯示。

三、CBD(CommonBusDistrict公共總線區域)信號顯示區域

　　CBD區域(CommonBusDistrict 公共總線區域)處理方式是創凱公司硬件拼接器解決信道路數和硬件帶寬平衡的一種方式，是創凱拼接器產品定義的特點之一。只要是拼接處理器，都存在處理極限和硬件帶寬之間的平衡問題，不同的拼接處理器對該問題的處理方式不同，導致的結果也是不一樣的。創凱拼接器把輸入信號劃分為非公共區域和公共區域(CommonBusDistrict 公共總線區域)信號，在信號輸入拼接器前，根據信號的重要程度，由矩陣完成信號的調度和分配。
　　–非公共區域（非CBD區域）：每個獨立的處理模塊對應每個顯示單元，每一個輸入通道都獨立工作分配，所有模塊并行工作，獨立處理各自的信號。處理速度與通道數的多少完全無關。
　　–CBD公共區域：多路信號共用一個通道，窗口的面積拉得越大的信號，所占用的帶寬越高，（符合人的操作習慣）；不需要的窗口所對的通道,窗口越小,所占帶寬越小。被前方窗口遮擋的通道,不進入總線,不占用帶寬.確保需要顯示的部分,保證有充分的帶寬顯示清晰的畫面。

創凱電子公司推出全新大屏拼接處理器

主要特點：

　　一臺拼接器只能指定一個窗口為CBD顯示區域；
　　設定為CBD區域的窗口，可以實現對CBD輸入信號的所有窗口進行疊加顯示；
　　CBD信號區域的顯示窗口可以是某個獨立顯示單元，也可以是一個完整的顯示拼接墻，或者由某些獨立顯示單元組成的部分拼接墻；
　　CBD顯示窗口的最大開窗數目，取決于CBD輸入的硬件輸入數目。標準配置為：同時顯示4路的VGA或者視頻信號；
　　CBD輸入的信號，只能在CBD窗口內移，不能超越CBD所輸出的窗口范圍；
　　CBD顯示區域可以和其他子輸入通道構成更多模式的顯示方式；
　　多臺CK4P拼接器級聯后，可以在大拼接墻上開設多個CBD信號顯示窗口；
　　窗口操作：透視，畫外畫平鋪，畫中畫，窗口疊加，窗口漫游，窗口透視和縮放；
　　CBD的輸入路數，可以預先進行配置，最多可以達到12路；

創凱電子公司推出全新大屏拼接處理器

四、分布式控制技術

　　分布式信號控制技術是創凱拼接處理器的專利控制技術之一，拼接器內部采用各個獨立模塊，并行處理，信號在輸入拼接器之前，需要通過專有技術完成信號的調度和控制，實現各通道信號傳輸與硬件帶寬之間的平衡問題。
　　對于進入非公共區域的信號，每個窗口信號對應獨立的處理模塊，并控制相應的顯示單元的顯示內容；
　　外置矩陣完成信號的分配和調度切換；對不重要的信號，輸入CBD區域。
　　窗口操作時，根據不同的窗口顯示模式，矩陣完成相對應的信號的微觀分配。
　　某些特殊情況下，如果需要更多的顯示帶寬，可以釋放底圖的部分顯示功能，以提高帶寬需求。

五、窗口的操控
　　a)畫外畫平鋪模式—多路或者部分信號以任意矩形顯示格式全屏或非全屏顯
示在CBD區域內,顯示畫面之間沒有任何重疊;

創凱電子公司推出全新大屏拼接處理器

　　b)畫中畫模式—以某幅畫面為背景,其他窗口信號采用開窗口平鋪顯示;

創凱電子公司推出全新大屏拼接處理器

　　c)疊加模式—以某個通道畫面為背景, 其他通道的畫面在顯示時,窗口之間相互部分或者全部覆蓋,被覆蓋部分沒有顯示；

創凱電子公司推出全新大屏拼接處理器

　　d)透視模式—在做畫中畫疊加模式時,可以設定上一層顯示窗口的透明度,可觀察到上層窗口顯示的通道信號同時,也可以直觀看到下層信號的完整畫面.

創凱電子公司推出全新大屏拼接處理器
無透視模式　　　　　　60%透視模式

　　e)縮放和位移.窗口的大小和位置任意變換和移動；

創凱電子公司推出全新大屏拼接處理器

六、邊緣屏蔽技術和邊緣精調技術
　　a)邊緣屏蔽技術

　　傳統的拼接技術, 在遇到有邊緣的顯示器件時(例如背投,平板電視LCD/PDP或者DLP，CRT等有邊框的顯示器件組成的電視墻),當畫面分割后再拼接顯示時,相鄰的兩組顯示器件間由于存在無法顯像的邊緣而分割, 導致畫面不自然變形。創凱公司獨創的邊緣屏蔽技術, 通過精細像素調整,對邊緣信號進行自動擴展, 把被顯示器件因邊緣覆蓋的部分內容進行屏蔽,達到自然直觀的顯示效果，用戶在調試時,只需要在提供軟件中輸入顯示單元的尺寸和邊緣的大致黑邊寬度, 該技術會自動計算所需要屏蔽的范圍并自動掩蓋。

創凱電子公司推出全新大屏拼接處理器

　　b)邊緣精調技術 通過控制軟件，可以對拼接顯示屏邊緣的顯示垂直像素做每個像素精確調整, 達到左右拼接的畫面完全無縫;該技術適合于前投影,背投影,DLP顯示屏等

創凱電子公司推出全新大屏拼接處理器

七、輸入/輸出信號

　　CK4PV4采用了目前世界上最先進的高速圖像處理芯片，對于視頻輸入的信號自動判別不同的制式(PAL/NTSC),采用運動預測補償和去隔行處理,將視頻信號轉換為逐行信號;自動判別VGA輸入的各種不同格式信號,應用先進的數字圖像處理算法來實時分割放大信號并顯示, 整個畫面清晰流暢，色彩極其鮮艷逼真，無任何運動鋸齒和馬賽克現象。輸出信號統一轉換為XGA/60HZ,也可以設定更高的分辨率;

八、先進的純硬件設計架構

　　與基于計算機的多屏分割器處理方案不同，CK4P系列采用了純?nèi)布盘柼幚砗涂偩€架構模塊設計。不需要操作系統支持，上電即可工作，開機時間少于5秒, 用戶可直接硬開機和關機,啟動迅速, 滿足每周七天、每天24小時的工作需求,系統穩定可靠。

九、圖像參數(白平衡/亮度/對比度/銳度)自動調整

　　出廠時的各種圖象參數均設置在標準狀態。用戶也可根據需要對個別參數進行調整。可對每路輸出圖象進行白平衡參數的調整，使得電視墻/拼接墻的綜合白平衡達到盡可能完美的狀態。

主要技術指標

　　CK4PV4系列拼接圖像控制器，根據輸入、輸出通道的不同，有CK4PV4XX04，CK4PXX06，CK4PXX08，CK4PXX10，CK4PXX12，CK4PXX14，CK4PXX16等型號；主要技術指標見下表（每個拼接輸出通道，簡稱“1路”）
